RGB LED 모듈 동작 예제

사용한 센서

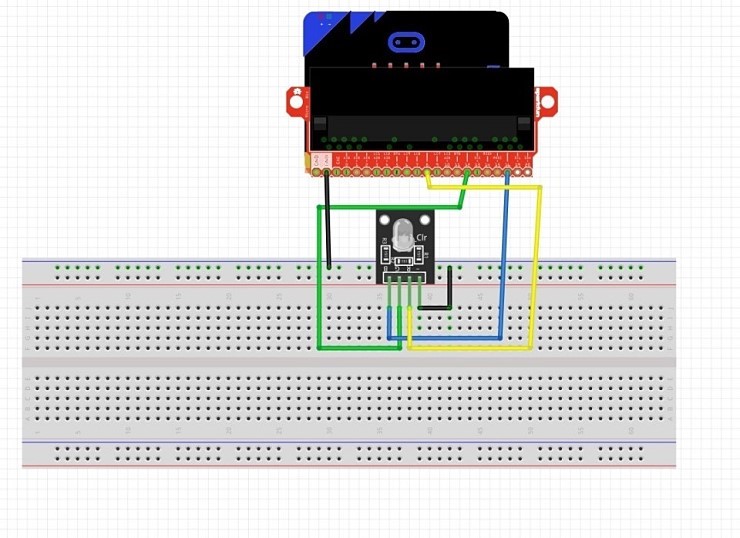

회로도

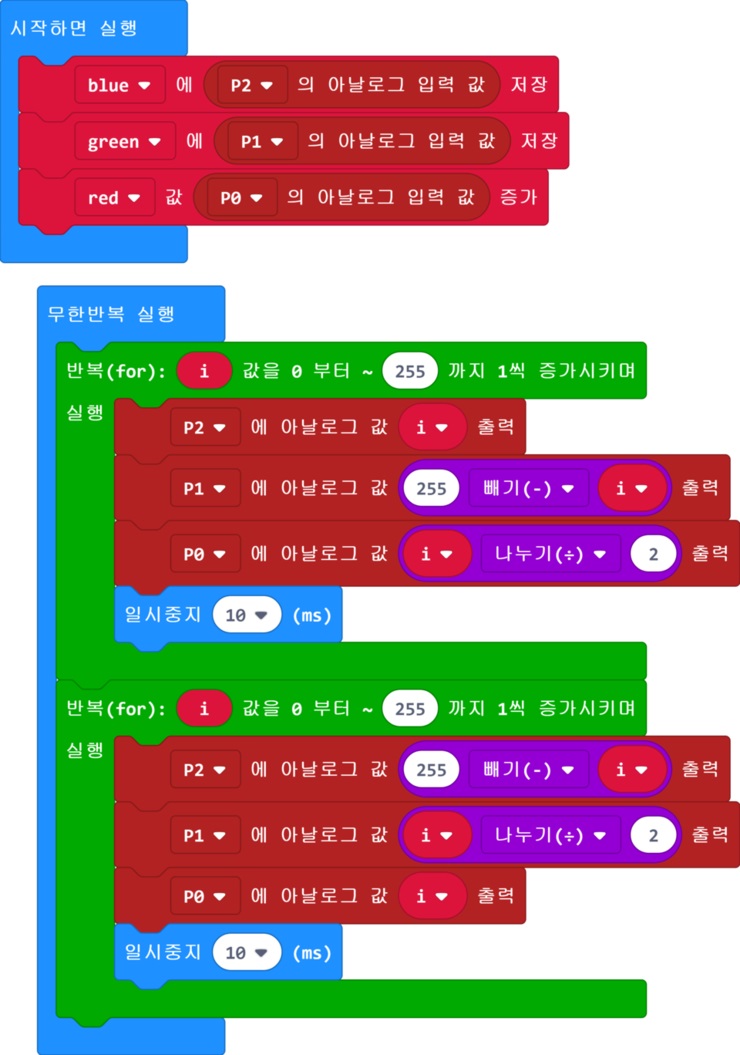

블록 코드

자바 스크립트 코드

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

let red=0 let blue=pins.analogReadPin(AnalogPin.P2) let green=pins.analogReadPin(AnalogPin.P1) red+=pins.analogReadPin(AnalogPin.P0) basic.forever(function(){   for(let i=0; i<=255; i++){     pins.analogWritePin(AnalogPin.P2,i)     pins.analogWritePin(AnalogPin.P1,255-i)     pins.analogWritePin(AnalogPin.P0,i/2)     basic.pause(10)   }   for(let i=0; i<=255; i++){     pins.analogWritePin(AnalogPin.P2,255-i)     pins.analogWritePin(AnalogPin.P1,i/2)     pins.analogWritePin(AnalogPin.P0,i)     basic.pause(10)   } })
