[DIY] WCP22P0002 - rev2 (기어 설계)

오늘은 프레임과 기어설계를 해 보겠습니다.


1) 시계 이름 : 일단 MariRose라고 이름을 지었습니다.


2) 시셰 프레임 크기 : A4노트나 책 크기로 하였습니다.

    200X270 (mm) 입니다.


3) 축간 거리 : 자유롭게 설계할 수 있지만 일단 108.6mm로 하였습니다.

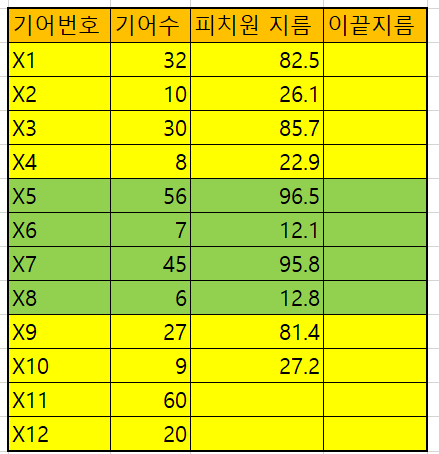

기어의 이빨 수를 정합니다.

앞선 설계에서 기어번호가 있습니다.

이름 참조하여 기어의 이빠수를 정하면 다음과같이 정하였습니다.


이를 바탕으로 기어의 피치원을 계산합니다.
사실은 'Gear generatror'프로그램에서 알아서 해줍니다.



이제 기어만 생성하면 됩니다.

소프트웨어 에서

- 모터 연결 기어는 3D 프린터에서 사용하는 기어를 사용하기로 했습니다.



오늘은 여기까지만..
